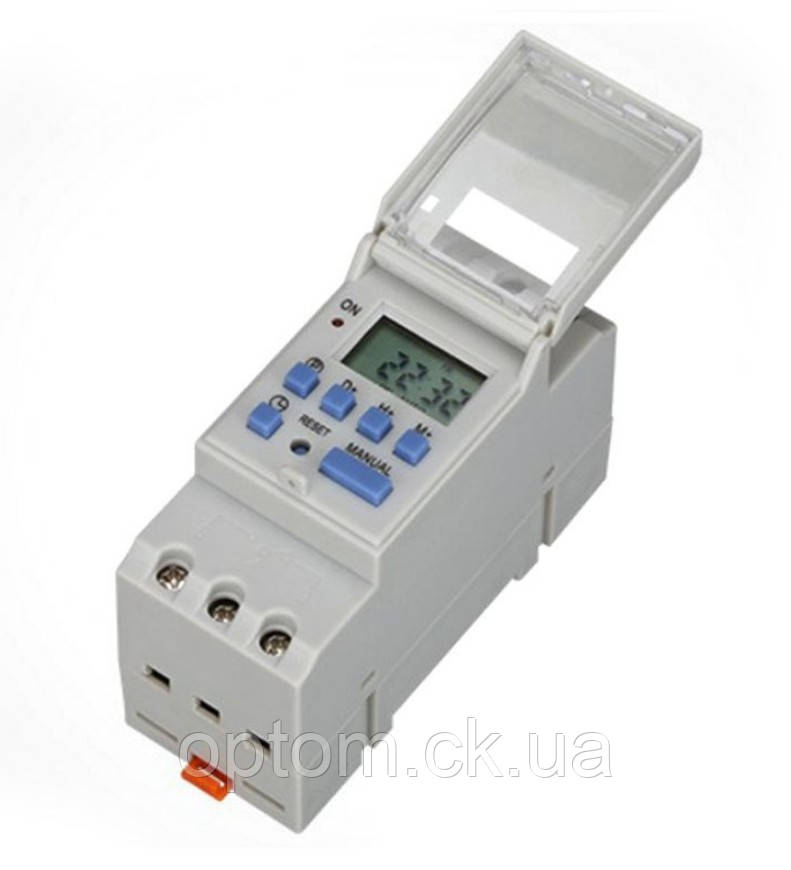

Реле часу з екраном 220V TCH15A

Реле часу з екраном на Din рейку

220V 16A

Для налаштування:

Реле часу THC15A, яке дає змогу вмикати/вимикати різне електрообладнання в заздалегідь запрограмований час з інтервалом на 1 хвилину. Реле розраховане на встановлення в електрощитки на DIN рейку 35 мм і дає змогу комутувати навантаження із сумарним струмом споживання не більш ніж 16 A — Найменування моделі — THC15A — Матеріал корпусу — білий пластик — Робоча напруга — 230VAC — Максимальний струм комутації — до 16 А — встановлення — DIN рейка 35 мм — Кількість програм — 16 програм — мінімальний інтервал — 1 хвилина — Живлення таймера — енергонезалежне (вбудований NiMH акумулятор) — Додаткова функція — відбиття часу — робоча температура — від -10 °C до +40 °C Комплектація: — Реле часу THC15A — Інструкція англійською мовою Програмоване реле часу THC15A виготовлене в пластиковому корпусі білого кольору та призначене для встановлення в електрощити на 35 мм DIN рейку: У реле часу THC15A силова частина також виготовлена окремо від керівної. Живлення мікроконтролера забезпечує NiMH акумулятор, за зовнішнім виглядом схожий на іоністор (зелений). За заявою виробника, він забезпечує безперебійну роботу понад 15 днів. Насправді заряду вистачає набагато довше. Під час під'єднання реле в мережу акумулятор заряджається. Для цього в схемі доданий найпростіший БЖ на баластному конденсаторі: Керування: Програмоване реле часу THC15A має 16 незалежних таймерів (програм), тобто на кожному таймері можна встановити довільний час вмикання і вимкнення навантаження. Усі елементи керування розташовані з переднього боку: Коротке керування: — P — почергий вхід у режим програмування таймерів (програм). Доступно 16 незалежних таймерів (програм). Першою показується таймер (програма) увімкнення (1on), потім таймер (програма) вимикання (1off). Настроювання часу та дня спрацьовування встановлюється кнопками D+, H+, M+, швидке скидання кнопкою (C/R), вихід із програмування таймерів кнопкою «годинник» — D+, H+, M+ — встановлення поточного часу та дня тижня — «годинник» — для виходу з режиму програмування таймера (програми) — RESET — скидання всіх параметрів (утоплена кнопка) — MANUAL — вибір режиму роботи (вмикнений постійно, за таймером, вимкненим) — C/R — скидання поточного таймера (програми), блокування/розблокування пристрою Загалом, для коректної роботи програмованого реле необхідно налаштувати поточний час і день тижня, а потім уже програмувати таймери (програми). Насамперед необхідно розблокувати пристрій, натиснувши 4 рази кнопку «C/R» (після 15 секунд неактивності, він заново заблокується). Для встановлення дати та часу натискаємо необхідну кнопку D+, H+, M+. Кнопка D+ відповідає за встановлення дня тижня: Понеділок (MO), вівторк (TU), середовище (WE), четвер (TH), п'ятниця (FR), субота (SA) і неділя (SU). Кнопка H+ відповідає за встановлення поточного годинника (12/24 годинний формат), а кнопка M+ — встановлення хвилин. Після встановлення дати та часу можна перейти до програмування реле. Нагадаю, що прилад може як вмикати споживачі в заданий час, так і вимикати, тобто може або увімкнути навантаження на певний час, або навпаки, вимкнути його на певний час. Для входу в режим програмування таймерів (програм), необхідно натиснути кнопку «P». Після цього стануть почергово доступні 16 незалежних таймерів (програм). Кожна програма має лише дві функції: увімкнути в заданий час і вимкнути в заданий час. Для встановлення дня спрацьовування, у режимі програмування натискаємо кнопку «D+». Доступно 15 попередньо встановлених режимів: всі дні (кожний день), пн. — спр. — пт., вт. - щ. - сб., лише вихідні дні, пн. - Вт. - ст., щ. - пт. - сб., тільки будні (робіоч дні), всі дні, крім конкретного дня (7). Скажімо, нам потрібне увімкнення будь-якого електроприладу двічі на добу на 5 хвилин (наприклад, у 12:00 і 20:00) сім днів на тиждень (кожний день). Для цього вибираємо перший режим (всі дні тижня), став час спрацьовування 12:00 (1on) і час вимкнення 12:05 (1off) для першого таймера (програми) й аналогічний для другого таймера (програми), тільки там ставимо 20:00 і 20:05 відповідно. Після цього натискаємо кнопку «годинник» або чекаємо 25 секунд. На цьому, програмування таймера закінчене. Під'єднане електрообладнання буде вмикатися рівно в 12:00 і 20:00 (по годині на релі) на п'ять хвилин щодня. Мінімальний час вмикання/вимкнення — 1 хвилина. Програмованих таймерів 16 (в побутовій моделі TS-T01 їх було 10), для домашнього застосування цього вистачить. Відмітною особливістю реле є швидка зміна режимів роботи: увімкнений постійно, за таймером, вимкнений. Для вибору потрібного режиму потрібно по черзі натиснути кнопку «MANUAL».
