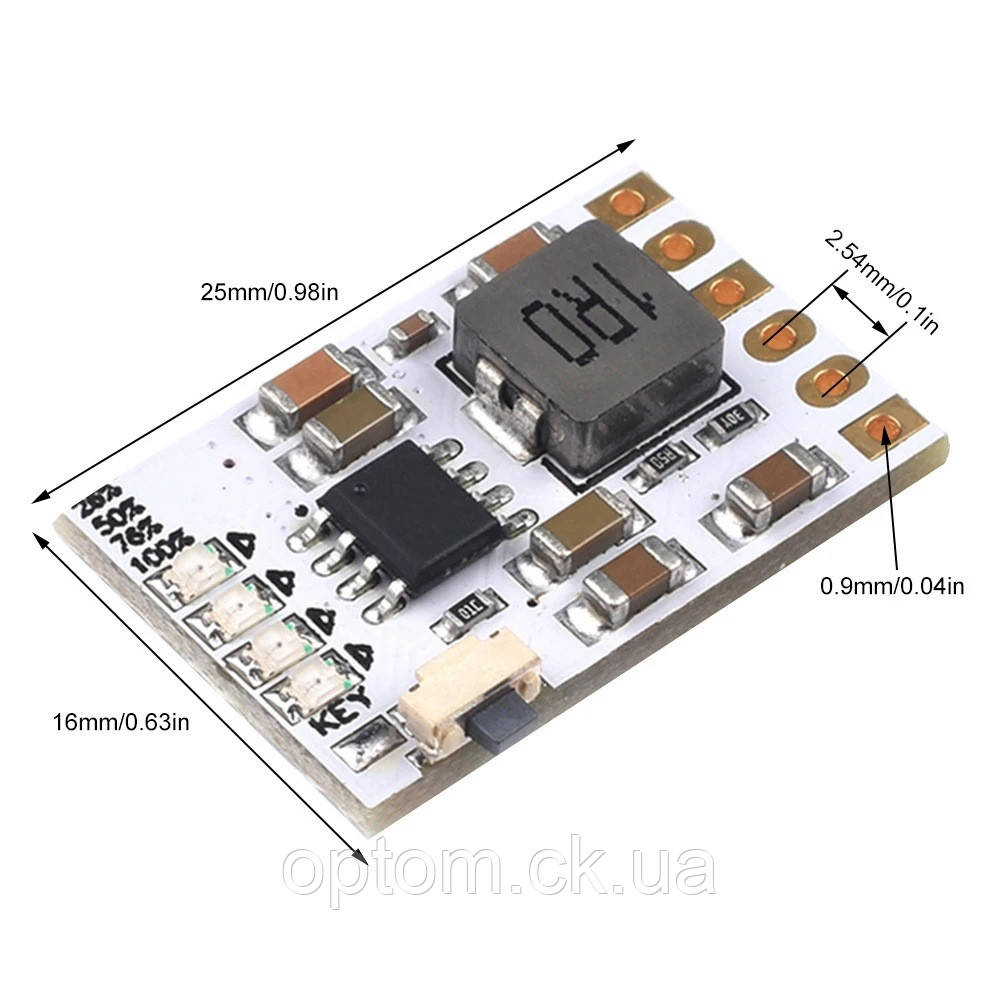

Плата заряда / разряда c индикацией ёмкости 5V2A (3,7V/4.2V) плата PowerBank

Плата виконує функцію PowerBank, використовується для складання PowerBanka. Також її можна просто заряджати акумулятори Li-ion, Li-Po. Також можна за допомогою акумуляторів зарядити ґаджет.

Може працювати як на заряд Li-ion акумуляторів, так і на розряд,

Технічні характеристики:

Споживання in: DC 4.5-5V (рекомендовано DC 5V)

Струм заряду: 0-2.1A

Струм спокою заряду: 100uA

Напруга заряду батареї: 4,2V +-1% (повна напруга)

Струм розряду: 0-3.5A

Струм спокою розряджання: 50uA

Вихідна напруга Out: 5V

Робоча температура плати за температури довкілля: -20 +85 граудів за ціллю

Класи захистів: OCP, OVP, SCP, OTP. (захист від перевантаження за струмом, від перенапруги, від короткого замикання, захист від перегрівання)

Є індикатор заряду та розряду чотирьох рівнів.

Key: тигерний порт увімкнення виходу (тигер низького імпуся)

1. У режимі розряджання (функція KEY не працює в режимі заряджання) активуйте порт KEY один раз, натисніть. Відкрийте вихід, двічі під'єднайте тригерний порт KEY, закрийте вихід. (Одни раз нажать на кнопку - включается выход, отключить выход - двойное нажатие.)

2. Коли навантаження під'єднується вперше, вихід вмикається автоматично. Якщо навантаження менше 50 мА, він вимкнеться через 30 секунд. якщо вимкнете вихід; якщо навантаження більше 50 мА, вихід постійно увімкнеться.

3. Допускається розряджання під час заряджання (примітка: зараз вихідна напруга >4,7<5 В

Схема під'єднання:
