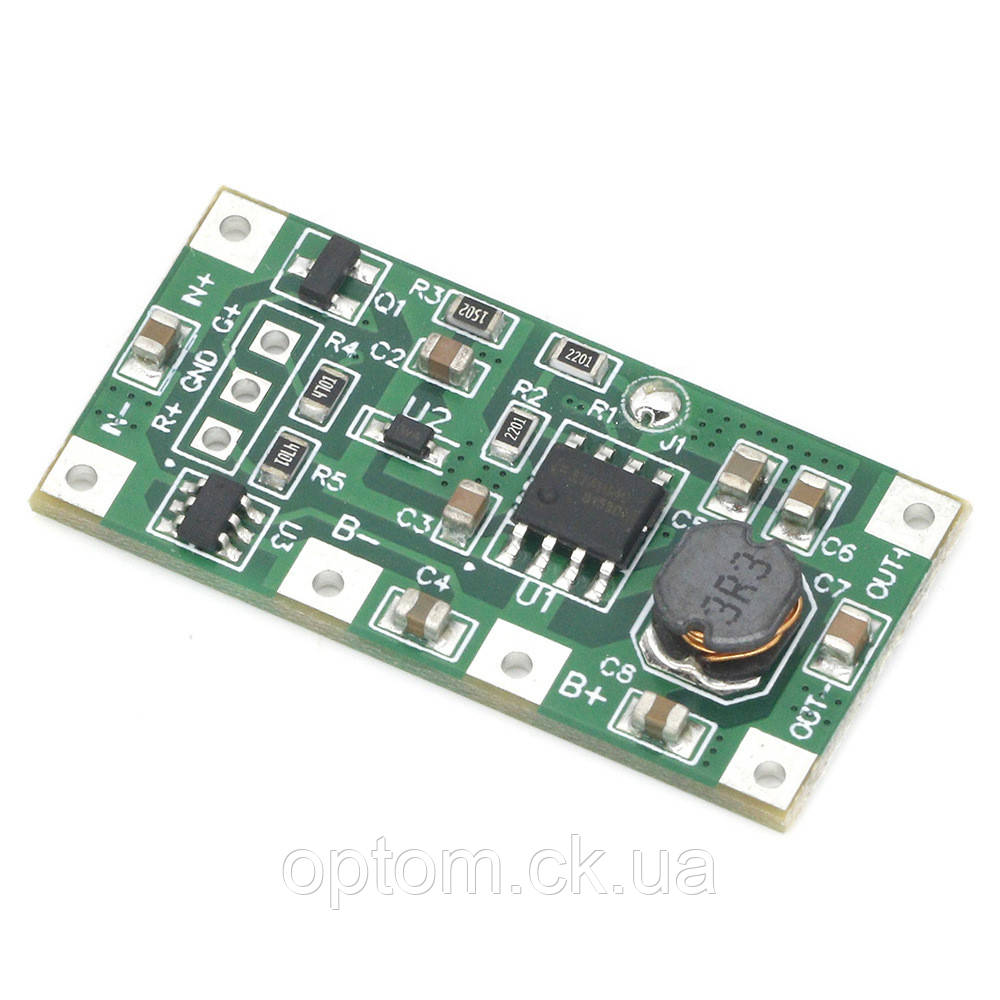

Модуль UPS 5V1A (безперебойник)

Модуль заряду та розряду акумулятора.

Плата по суті виконує властивості ДБЖ, без перебійного джерела живлення як на комп'ютері. У разі зникнення 5V на блоці живлення, наприклад, зникнення електрика, модуль автоматично надає живлення від батареї. Щойно електрика відновиться в мережі — модуль подасть далі напругу й одночасно почне заряджання акумулятора. Використовується для моніторингу мережевого обладнання та з іншого метою. Наприклад, можна зробити постійно ввімкнені кілька лампочок USB, також підсвічування вітрин...

Вхід: 5V 1A

Вихід: 5V 1A (max 1A)

Акумулятор: 3.7V Li-po, 3.7V Li-ion, 3.7 V 18650 (до 10000 mAh)

Є захист на вході від зворотної полярності, захист від перенапруги, коли перевищує вхідну напругу 6V.

Захист на батареї: від зворотної полярності, від короткого замикання, і зворотної полярності під час заряджання.

Поріг виходу з ладу модуля: 20V

Вихід: має бути під'єднаний тільки до загального навантаження, інші блоки живлення під'єднувати не можна навпаки, інакше згорить.

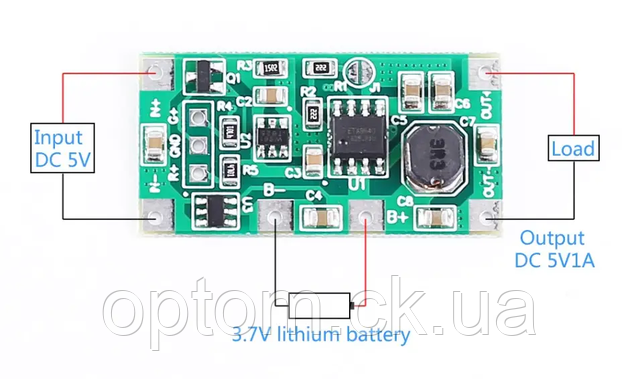

 Режим введення: IN + вхід позитивний, IN-вхід негативний, Режим виведення: вихід OUT+ позитивний, вихід OUT-відповідний, Батарея: B+ під'єднаний до позитивного полюса батареї, B-під'єднаний до негативного полюса батареї, світловий індикатор (потрібно додати самостійно): R+ — робочий стан зовнішнього джерела живлення, G+ — індикація ємності акумулятора Ємність акумулятора показує частоту миготіння, чим швидше миготіння, тим більша місткість акумулятора, і він автоматично вимкнеться, коли він порожній або не заряджений.

Перемичка (J1) Опис: використовується для встановлення потужності зовнішнього джерела живлення, значення за замовчуванням нижче ніж 1 А, коли перемичка закорочена, вихідна потужність зовнішнього джерела живлення має досягати 5 В 2 А, перемичка призначена для перемикання струму 0,5 A/1A, пріоритетом є живлення навантаження, що залишився струмом, спрямовується на заряджання акумулятора.

Друкована плата нагріватиметься під час заряджання, тому під час складання її необхідно тримати якнайдалі від батареї. По-друге, батарея оптимістична щодо полярності. Не під'єднуйте її навпаки, щоб не пошкодити мікросхемі керування. Тож, щоб не пошкодити пристрій.
